【用途與簡介】

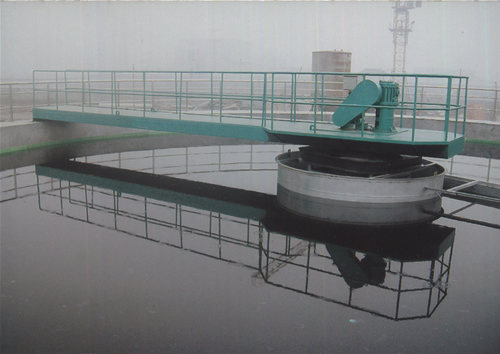

本機型為單周邊傳動中心支墩式刮泥機，上部帶有浮渣收集裝置，底部帶有刮泥裝置，采用中心配水及排泥，常用于直徑大于12米的輻流沉淀池。用戶選定型號后提供詳細土建條件圖。
【技術參數】
型號 | 池徑 D(m) | 池深 H(m) | 周邊線速度 (m/min) | 驅動功率 (kw) |
SDG12 | 12 | 3.5 | ～2 | 1.5 |
SDG14 | 14 | 3.5 | ～2 | 1.5 |
SDG16 | 16 | 3.5 | ～2 | 1.5 |
SDG18 | 18 | 3.5 | ～2 | 1.5 |
SDG20 | 20 | 3.5 | ～2 | 2.2 |
SDG25 | 25 | 3.5 | ～2 | 2.2 |
SDG30 | 30 | 4.0 | ～2 | 2.2 |
SDG35 | 35 | 4.0 | ～2 | 2.2 |
SDG40 | 40 | 4.5 | ～2 | 2.2 |
SDG50 | 50 | 4.5 | ～2 | 2.2 |
【土建尺寸參數】
型號 | SDG12 | SDG14 | SDG16 | SDG18 | SDG20 | SDG25 | SDG30 | SDG35 | SDG40 |
D1(mm) | 2600 | 2800 | 2800 | 3000 | 3000 | 3500 | 4000 | 4500 | 5000 |
D2(mm) | 2150 | 2350 | 2350 | 2500 | 2500 | 2500 | 3400 | 3850 | 4300 |
B(mm) | 300 | 300 | 300 | 300 | 300 | 300 | 300 | 400 | 400 |
B1(mm) | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 550 | 600 |
H(mm) | 3600 | 3600 | 3600 | 3600 | 3600 | 3600 | 4000 | 4000 | 4400 |
4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4400 | 4400 | 4800 | |
H1(mm) | 750 | 800 | 800 | 800 | 800 | 950 | 1100 | 1200 | 1300 |
H2(mm) | 450 | 450 | 450 | 450 | 450 | 500 | 500 | 500 | 500 |
n(只) | 80 | 90 | 103 | 113 | 123 | 155 | 218 | 218 | 248 |
